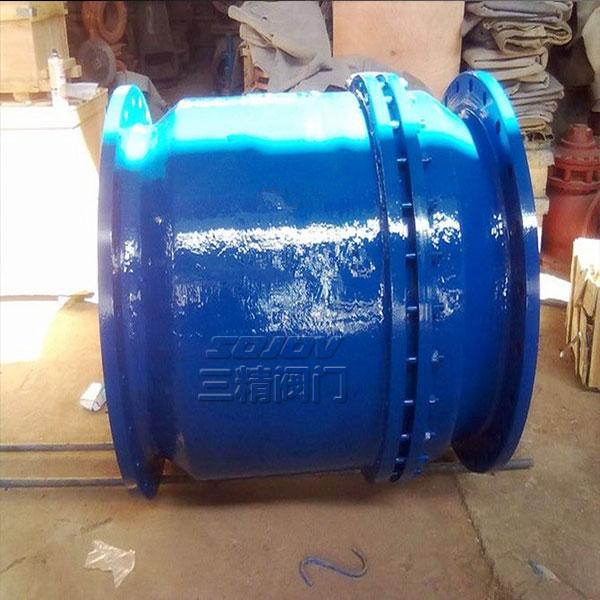

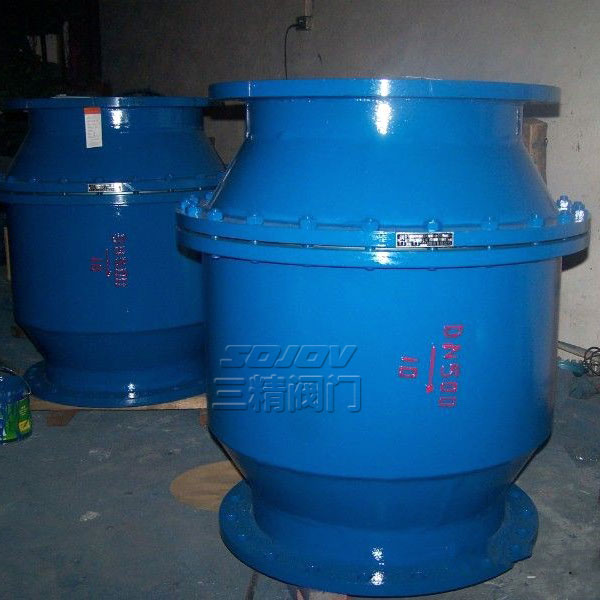

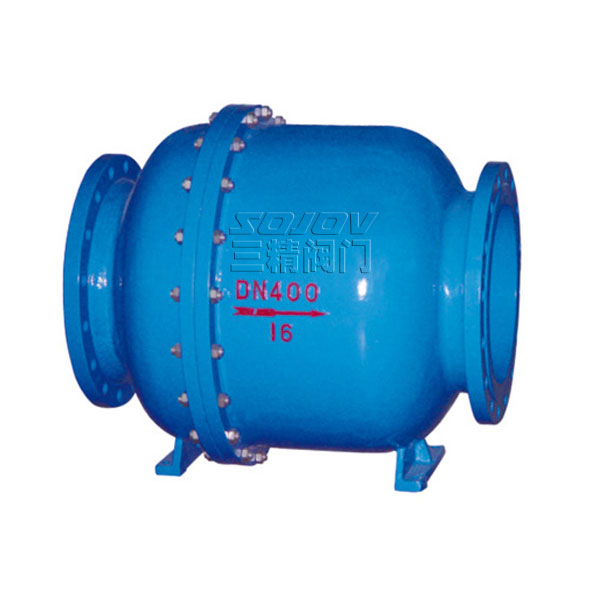

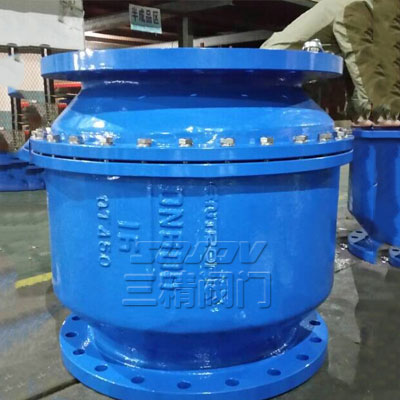

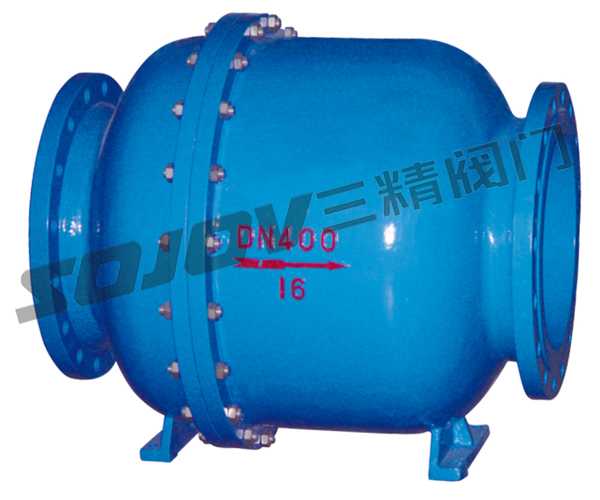

HQ45X微阻球形止回閥
型號：HQ45X
公稱通徑：50MM-1200MM
使用壓力：1.6MPA -2.5MPA
連接方式：法蘭連接
形式：自動
主要功能：防止介質回流
使用介質：水系統
材質：鑄鐵 鑄鋼
標準：機械部標準或定做非標
微阻球形止回閥
|
微阻球形止回閥 型號：HQ45X |
微阻球形止回閥 公稱通徑：50MM-1200MM |
微阻球形止回閥 使用壓力：1.6MPA -2.5MPA |
|
微阻球形止回閥 連接方式：法蘭連接 |
微阻球形止回閥 形式：自動 |
微阻球形止回閥 主要功能：防止介質回流 |
|
微阻球形止回閥 使用介質：水系統 |
微阻球形止回閥 材質：鑄鐵 鑄鋼 |
微阻球形止回閥 標準：機械部標準或定做非標 |
微阻球形止回閥概述
微阻球形止回閥 采用橡膠包皮球?yàn)殚y瓣,在介質的作用下,可在閥替內的滑道上滾動,從而打開或關閉閥門.流量大流阻損失小,密封性能好,消聲關閉,可減小水擊波.水平或垂直安裝均可.可用于冷水、熱水、工業及生活污水等管網的水泵出口，防止介質倒流。
微阻球形止回閥主要技術參數
公稱壓力：1.0～1.6MPa 公稱通經：50～1000mm 適用介質：水及弱腐蝕性流體 適用溫度：0～80℃法蘭標準：GB/T 17241.6 GB/T 9113 試驗標準: GB/T 13927 AP1598
微阻球形止回閥主要零部件材料
| 零件名稱 | 閥體 | 閥瓣 | 閥座 | 彈簧 |
| 材料 | 鑄鐵、球鐵、鑄鋼 | 鑄銅、不銹鋼 | 銅、不銹鋼 |
不銹鋼 |
微阻球形止回閥主要外形連接尺寸
| DN（mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
| L | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 | 781 | 914 | 978 | 978 | 1295 | 1448 | 1600 | 1760 | 1900 |
| H | 180 | 210 | 225 | 245 | 280 | 320 | 380 | 450 | 470 | 500 | ||||||||
| H1 | 510 | 570 | 640 | 715 | 815 | 825 | 980 | 1155 | 1260 | 1350 | 1660 | 1700 |
三精公司訂貨須知
一、①微阻球形止回閥產品名稱與型號②微阻球形止回閥口徑③微阻球形止回閥是否帶附件以便我們的為您正確選型④微阻球形止回閥的使用壓力⑤微阻球形止回閥的使用介質的溫度。
二、若已經由設計單位選定三精公司的微阻球形止回閥 型號，請按微阻球形止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精公司專家為您審核把關。
感謝您訪問我們的網站【http://www.m7660.cn三精公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
