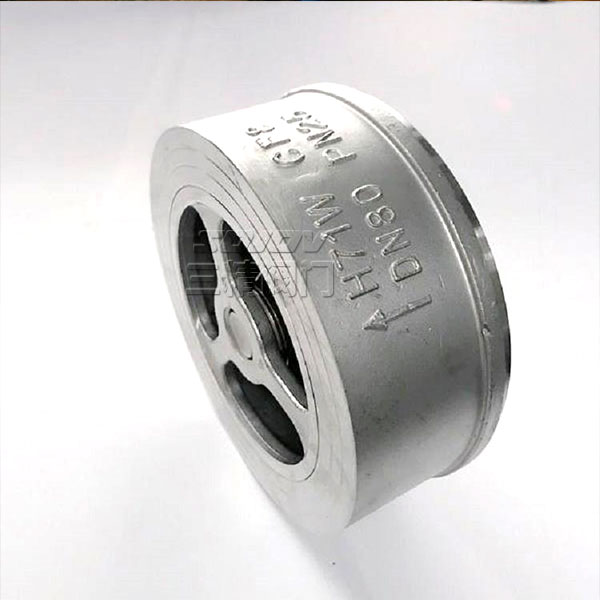

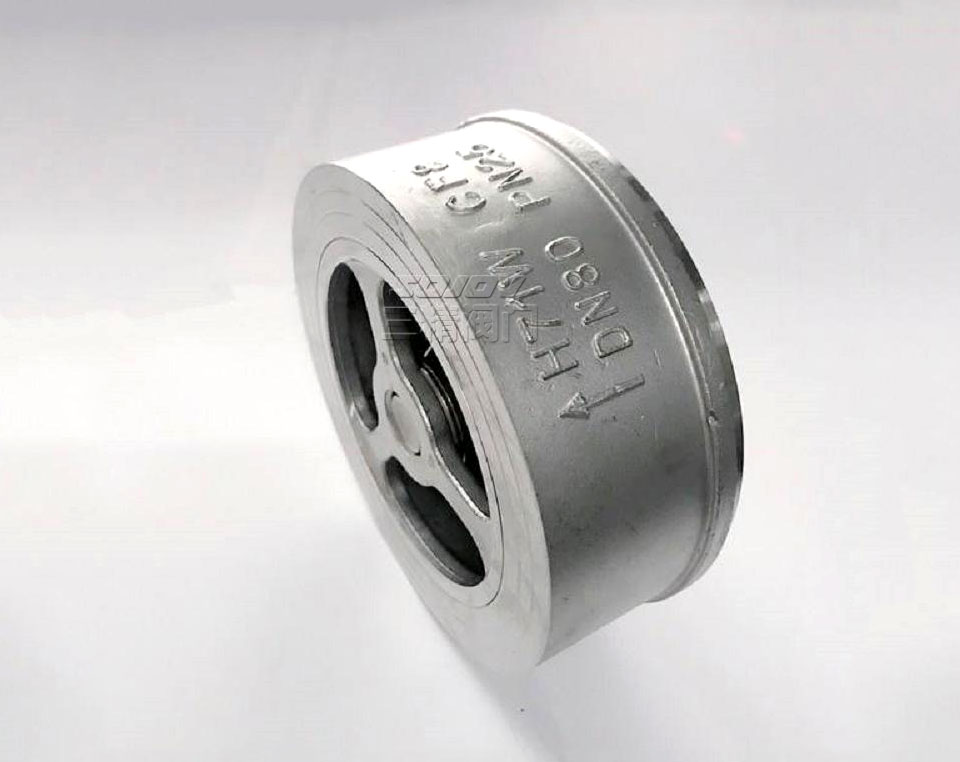

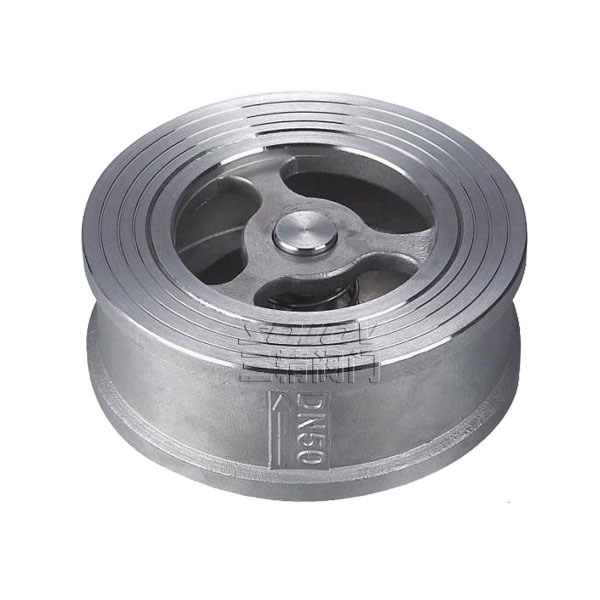

H71W不銹鋼對夾式止回閥
型號：H71H
公稱通徑：15MM-200MM
使用壓力：1.6MPA -10MPA
連接方式：對夾式
形式：自動
主要功能：防止介質回流
使用介質：水 油品 蒸汽
材質： 鑄鋼 不銹鋼
標準：機械部標準或定做非標
對夾升降式止回閥規格型號
|
對夾式止回閥型號：H71H |
對夾式止回閥公稱通徑：15MM-200MM |
對夾式止回閥 使用壓力：1.6MPA -10MPA |
|
對夾式止回閥連接方式：對夾式 |
對夾式止回閥形式：自動 |
對夾式止回閥 主要功能：防止介質回流 |
|
對夾式止回閥使用介質：水 油品 蒸汽 |
對夾式止回閥 材質： 鑄鋼 不銹鋼 |
對夾式止回閥標準：機械部標準或定做非標 |
對夾式止回閥主要技術參數
|
型號 |
公稱壓力PN(MPa) |
試驗壓力PS(MPa) |
工作溫度(℃) |
適用介質 |
|
|
殼體 |
密封 |
||||
|
SH71W-16P |
1.6 |
2.4 |
1.76 |
≤200 |
水、蒸體、油品等 |
|
SH71H-25Q |
2.5 |
3.75 |
2.75 |
≤235 |
|
|
SH71W-25H |
≤300 |
||||
|
SH71W-25P |
≤200 |
硝酸等腐蝕性介質 |
|||
|
SH71W-40H |
4.0 |
6.0 |
4.4 |
≤300 |
水、蒸體、油品等 |
|
SH71W-40P |
≤200 |
硝酸等腐蝕性介質 |
|||
對夾式止回閥材質表
|
規格型號 |
閥體 |
閥瓣 |
彈簧 |
|
SH71H-16Q、H71H-25Q |
QT400-15 |
25 |
50CrCA |
|
SH71W-25H、H71W-40H |
2Cr13 |
1Cr13 |
1Cr18Ni9Ti |
|
SH71W-16P、H71W-25P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |

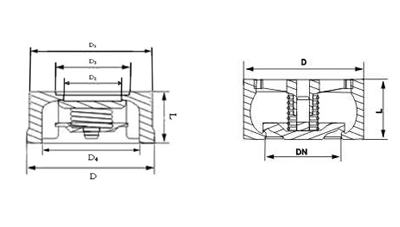

對夾式止回閥規格尺寸表
|
公稱壓力 |
公稱通徑 |
尺寸 |
|||||
|
L |
D1 |
D2 |
D3 |
D4 |
D5 |
||
|
PN1.0MPa |
15 |
16 |
52 |
15 |
24 |
31 |
40 |
|
20 |
19 |
62 |
19 |
30 |
40 |
50 |
|
|
25 |
22 |
72 |
24 |
35 |
47 |
58 |
|
|
32 |
28 |
83 |
31 |
46 |
56 |
68 |
|
|
40 |
31.5 |
93 |
39 |
55 |
66 |
78 |
|
|
50 |
40 |
108 |
48 |
65 |
78 |
90 |
|
|
65 |
46 |
128 |
62 |
80 |
95 |
110 |
|
|
80 |
50 |
142 |
76 |
96 |
110 |
128 |
|
|
100 |
60 |
162 |
95 |
115 |
132 |
150 |
|
|
125 |
90 |
192 |
110 |
125 |
135 |
- |
|
